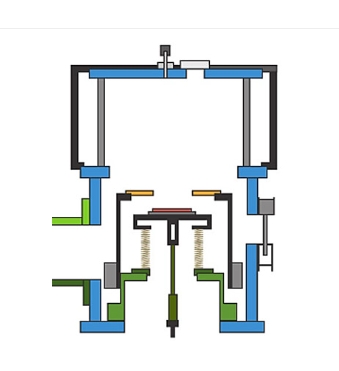

稀土对半导体的重要性，不在新闻标题里，而在每一道工艺的细枝末节里。它不像硅那样站在台前，却几乎渗进了每一个关键环节。你如果走进一间刻蚀腔体，会看到一层白色的涂层，那就是氧化钇。它不是为了好看，而是为了让设备活得更久一点。等离子体是个脾气暴躁的东西，里面有氟、有氯、有高能离子，动不动就把腔体壁咬出坑。只有氧化钇这种稀土氧化物能扛住，它不和卤素反应，不剥落，不掉粉。厂里的工程师喜欢它，因为它能把粒子污染压下去，能让设备多跑几百个小时，这就是产能，这就是钱。下面是氧化钇在半导体刻蚀设备中的应用示例（用在腔体的涂层）

再往上游走，稀土的身影还在。晶圆要抛光，要平坦，要让每一层都像镜面。那桶抛光液里的核心颗粒常常是二氧化铈。它不光靠摩擦，还靠化学反应去咬硅，既能磨，又不乱磨。工艺窗口更宽，良率更稳，客户抱怨少一点。你可以说，这种材料把“稳定”变成了一种可以定价的能力。

设备制造也离不开稀土。曝光机和离子注入机里都有磁体，有些要强，有些要稳。钕铁硼和钐钴在这里撑起了整个运动控制系统。少了这些磁体，台面加速度不够，光学定位就差一拍。芯片的精度不是在设计图上决定的，是在这些看不见的磁力里被支撑起来的。

所以稀土对半导体的意义，不是地质层里的“稀”，而是产业链里的“稳”。它让等离子腔体不碎，让抛光液不乱，让设备不慢。表面上是材料，骨子里是制造体系的可靠性和可重复性。芯片走到今天，拼的不是灵感，而是波动能不能再小一点。稀土材料就是那种能让波动安静下来的东西。
