源自2012年推出的入门级低成本Cortex-M0内核的STM32F0基因，ST于2018年推出的新一代入门级低成本Cortex-M0+主流STM32G0，被誉为性价比之王：高性能、低功耗、方便易用的特性使之成为入门级STM32开发利器。






STM32G0关键特性






相比同样基于Arm® Cortex® M0+内核的F0和L0系列，STM32G0系列是更高效的微控制器。通过最优化设计，各种细节设置，以最小的BOM成本和最大的升级灵活性实现设计目标，让投资物超所值。

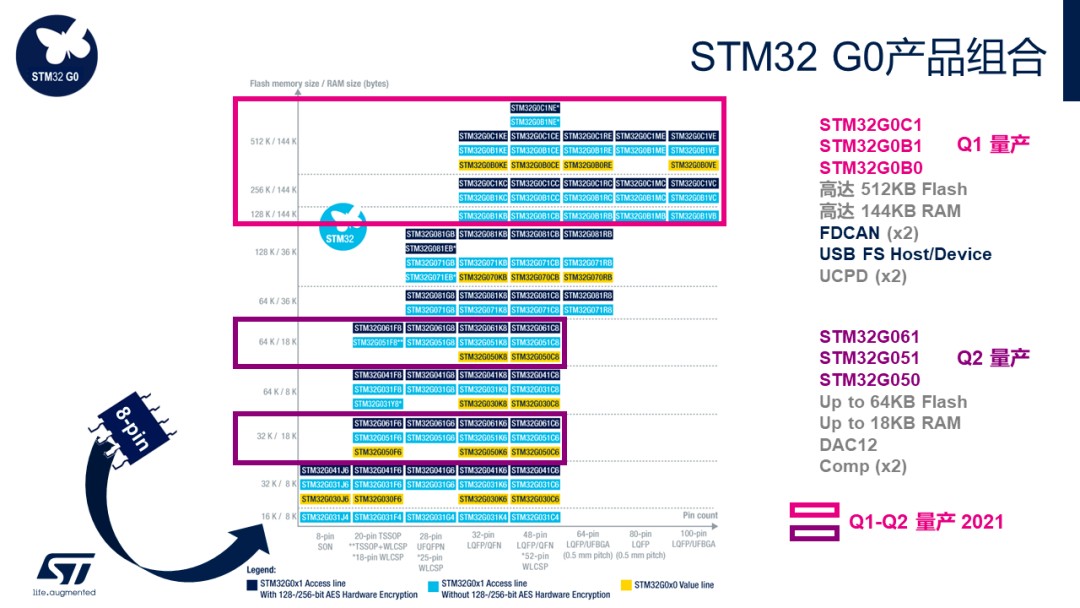

▲ STM32G0产品组合

  高效  基于ARM Cortex M0+内核，64MHz主频，STM32G0有最大化的I/O数量，最佳的RAM/Flash配比，最小到8个pin脚的封装；低功耗(Stop模式下3µA，运行模式下小于100µA/MHz)；1%精度的内部高速RC振荡器。
  可靠  STM32G0拥有低EMI，强EMC，时钟监测和2个看门狗，Flash自带错误检查和纠正，安全特性完美适合IOT应用; 硬件AES-256加密或者新增可信存储区，固件安全升级SFU/SFI固件安全下载。
  易用  得益于STM32CubeMX，HAL和LL库，STM32G0可以进行直观图形化配置开发，最大化复用和快速推向市场。
  更低成本  STM32G0为客户的利益而努力创新。高达64pin封装只需1对电源供电；无外部时钟，无去耦电容，更小的PCB，USB-C PD供电，集成了收发器，上下拉电阻和数字BMC，并在内部或者第三方实现安全编程 。

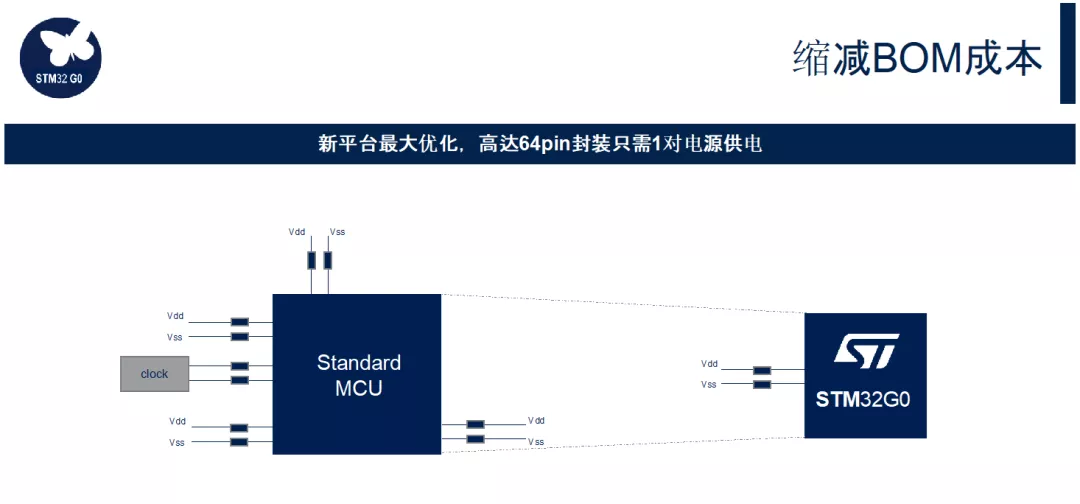

▲ STM32G0缩减BOM成本
  更高性能  高达64 MHz/ 59 DMIPS，高达142 CoreMark分值，ARM Cortex-M0+ 自带存储器保护单元(MPU)，高达12路可灵活配置DMA。
  更低功耗  STM32G0是主流MCU与低功耗需求完美搭配的典型范例，支持更好的低功耗模式，运行时功耗在80μA/MHz左右。低功耗模式包括sleep模式、STOP模式、STANDBY、SHUTDOWN、VBAT模式，唤醒时间只需要14μs。
  更安全  STM32G0集成多种安全特性，防患于未然：固件IP保护，私有代码保护，密钥存储，身份认证，安全固件升级。

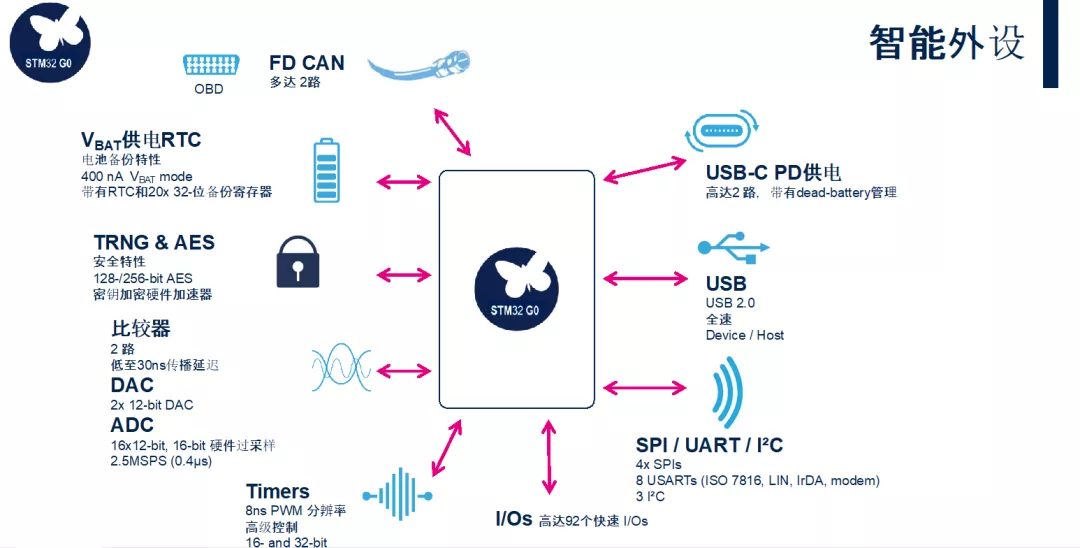

▲ STM32G0支持多种智能外设
  更快速，更精准的模拟和数字特性  STM32G0通过更大的RAM来配合Flash，集成定时器频率高达128MHz 分辨率 (<8ns)，具有高级控制的能力；12-bit ADC高达2.5MSPS (0.4&micro;s)可实现16-bit 硬件过采样；此外还集成了32Mbit/s SPI, 7 M baud/s USART, 1Mbit/s I&sup2;C等常用通信接口。







STM32 G0全新产品组合





  2021年，STM32 G0产品组合全新升级，STM32G0C1 / G0B1 / G0B0 三个型号已在Q1量产，而Q2还有 STM32G061 / G051 / G050 三款即将量产。
  STM32G0C1 / G0B1 / G0B0是最可承担起的512K Flash的STM32，是“小封装大存储”的强力整合，特性包括:

• USB data + UCPD (type-C & Power Delivery)
• FDCAN x2
• Dual-bank Flash: 固件升级，同时读写
• 高达 8 U(S)ART (6xUSART + 2 LPUART)

  STM32G0B1主流微控制器基于高性能Arm&reg;Cortex&reg;-M0+ 32位RISC内核，工作频率高达64 MHz，适用于物联网、消费、工业和家电领域的各种应用。主要参数：

• 1.7V to 3.6V

• Vbat 供电

• 最大工作环境温度 125&deg;C

• 安全存储区

• Dual bank Flash

• Crystal-less USB

• 10mA High sink I/Os

• (170mA 全部I/Os)

• <100&micro;A/MHz 运行模式

• Stand-by<1&micro;A with RTC @room

• Stop 5&micro;A @ room

• Shutdown mode

• Robust EMC/ESD/EMS

• 32 / 48 / 64 / 80 / 100 pins

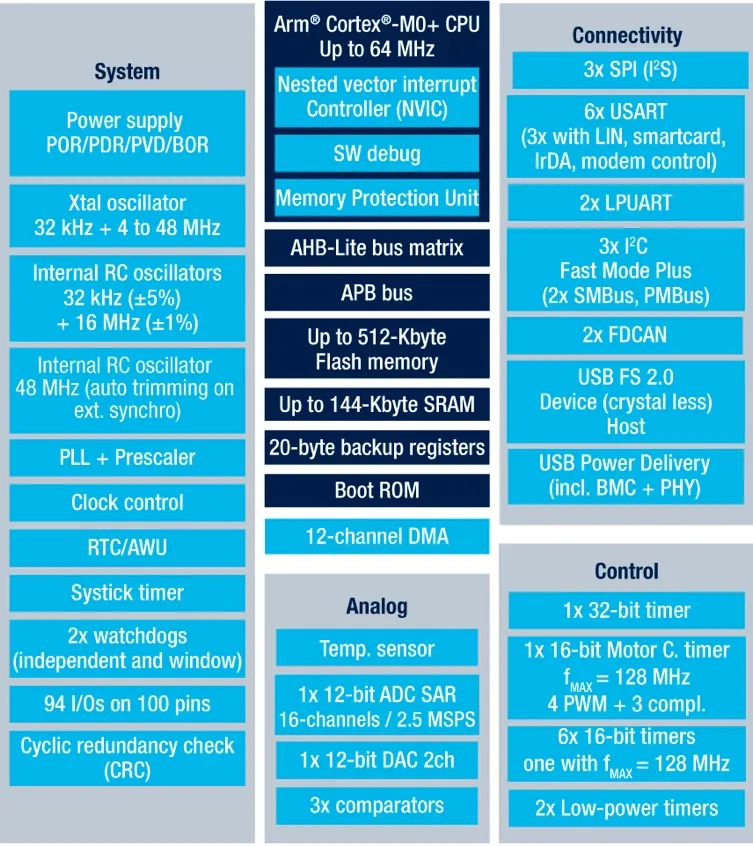

▲ STM32G0B1框图
  STM32G0B0 超值系列主要特性：

• ARM 32-bit Cortex-M0+ 内核
• 2.0 to 3.6V 电源电压
• 最大工作环境温度 85&deg;C
• 最大化RAM资源: 高达144KB
• 1% 内部时钟(HSI)
• 12 通道 DMA
• 通信外设包含 USB
• 定时器
• RTC
• I/O口资源最大化
• 12bit 快速ADC
• 安全特性
• 调试模式
• 32 / 48 / 64 / 100 pins LQFP

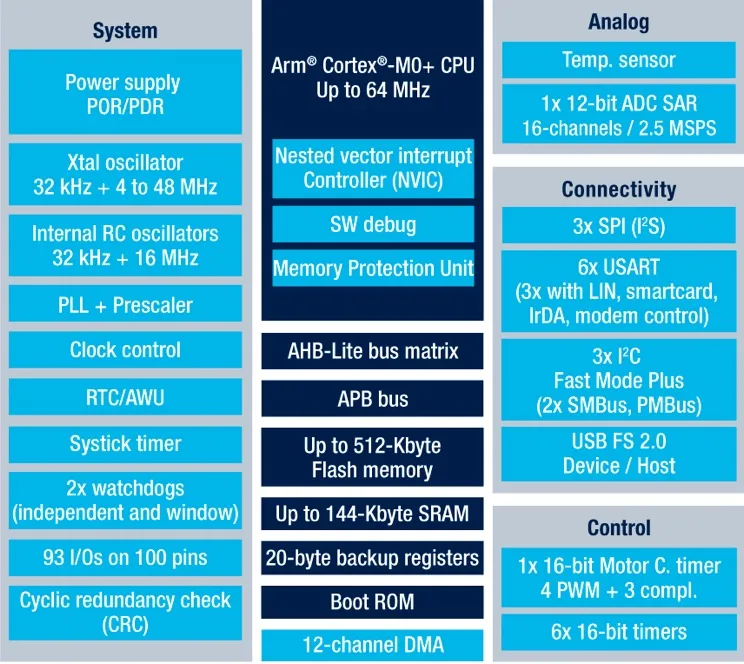

▲ STM32G0B0框图
  STM32G0C1E-EV评估板是STM32G0C1VET6微控制器的高端开发平台，主要特性包括：

• 内部512 KB闪存，144 KB RAM
• USB 2.0 FS设备和主机
• 两个CAN FD，USB Type-C和Power Delivery控制器接口（UCPD），兼容USBType-C&reg;r1.2和USB PD规范r3.0
• 三个I2C，三个SPI，六个USART，两个低功耗UART
• 一个12位ADC，两个12位DAC
• 三个通用比较器
• 七个通用定时器
• 两个低功耗定时器
• HDMI CEC和SWD调试支持

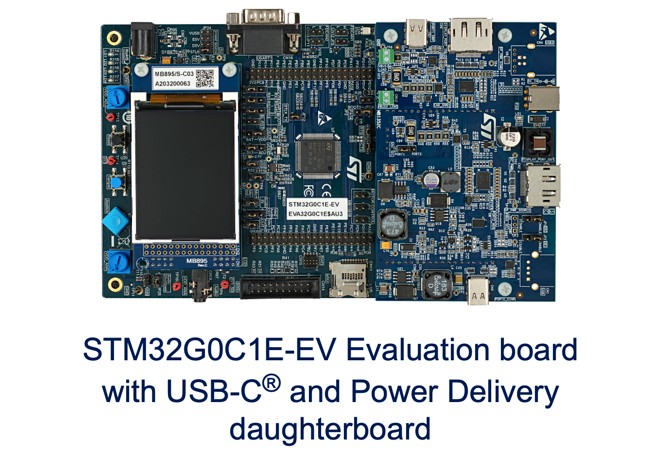

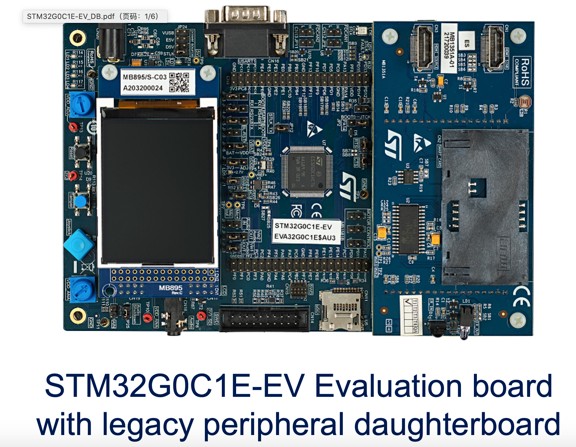

              ▲ STM32G0C1E-EV评估板


STM32G061 / G051 / G050价格定位介于G071 & G031，使G0任何产品布局都具有竞争力：

• 与STM32G081 / G071 / G070相比，具有64K Flash, 18K RAM, no UCPD, no 64pin，更具成本竞争力；

• 与STM32G041 / G031 / G030相比，具有更大 RAM, DAC12, 比较器 x2，性能进一步升级。







STM32G0 生态系统





  STM32G0 最新的生态系统资源，包括丰富的硬件和软件工具，让用户随心所欲开发自己的系统。

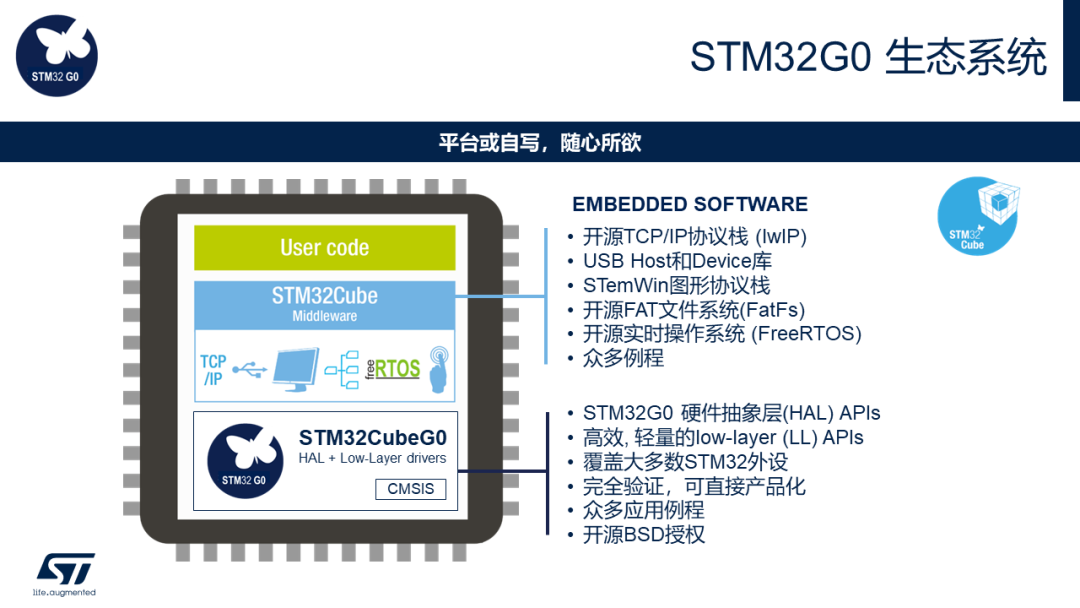

▲ STM32G0 生态系统

  全新的STM32G0系列满足了在模拟、低功耗运行或更多安全应用控制面对更高性能的需求。它支持较高的温度范围（最高可达125℃）和广泛的封装类型，如WLCSP、UFBGA、TSSOP、SO、QFP和QFN封装，剑指消费品市场、物联网、智能锁、家电、工业控制(工具, E-bike, 等)、照明以及其他(游戏机, 工控或传感器模块等）广泛的应用领域。2021，期待STM32G0的大爆发吧！
