AC-DC转换器的变压器方式
2022-12-26
1011
AC-DC转换器通常可分为变压器方式和开关方式，以下是变压器方式的AC-DC转换器介绍。
变压器方式

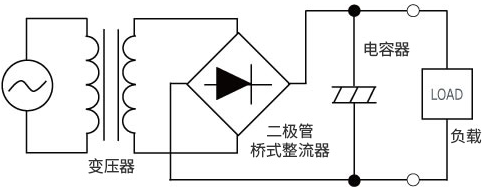

这是普通AC/DC转换器的变压器方式电路结构。
【变压器方式的电路结构示例】

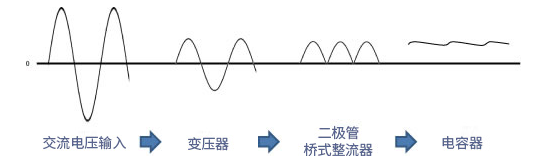

下图显示了变压器方式电压波形的变化。
变压器方法首先需要通过变压器将交流电压降压到适当的交流电压（例如，从AC100V降至AC10V等）。这属于AC/AC转换，降压值由变压器的绕组比设定。
接下来，通过二极管桥式整流器对经过变压器降压的交流电压进行全波整流，转换为脉冲电压。
最后，经电容器平滑并输出纹波小的直流电压，这是最传统的AC/DC转换方法。
【变压器方式的波形推移】
